光電耦合器的特點和結構
光電耦合器的特點和結構
由于光電稠合器是以光為傳輸信號的媒介，因此它具有以下特點:
①光電隅合器實現了以光為媒介的傳輸，因而保證了輸入端和輸出端之間的絕緣電阻都很高，一般都大于Ix(10的十次方)Ω，耐壓也高，具有優良的隔離性。
②具有傳輸單向性，信號只能從發光源單向傳輸?shù)绞芄馄骷粫?huì)反饋，傳輸信號不會影響輸入端。
③發光源使用砷化嫁發光二極管，具有低阻抗的特點，可以抑制干擾」消除噪音。
④當使用不同類型的器件組成邏輯電路時，用光電隅合器可以很好地解決電路中不能共電源或阻抗不同的相互隔離問題。
⑤響應速度快，可用于高頻電路。
⑥結構簡單，體積小，壽命長，無觸點。
由于具有上述特點，光電耦合器廣泛應用在電路隔離、電平轉換、噪聲抑制、無觸點開關、固態繼電器、過流保護、長線傳輸及數，模轉換等方面。
光電耦合器的結構
光電耦合器是將發光元件與受光器件組合封裝在同一個密封體內的器件，發光元件、受光器件以及信號處理電路可集成在一塊芯片上。工作時，將電信號加到輸入 端，使發光元件發光，而受光器件在發光元件光輻射的作用下輸出光電流，從而實現電一光一電兩次轉換，通過光進行了輸入端和輸出端之間的穗合。常見的光電糯 合器的電路結構及特性見表所示。

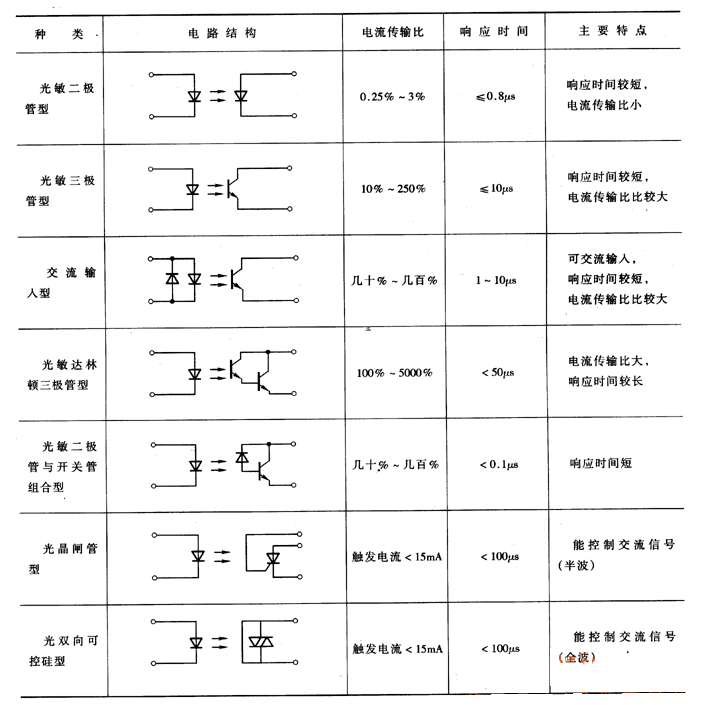

表：常見光電耦合器的電路結構及特性
